Sıcaklık Sensörlerinin İşlevselliği ve Teknolojisi

Baumer'ın geniş portföyündeki sıcaklık sensörleri, tüm endüstri gereksinimlerini karşılar ve uluslararası standartlardaki proses bağlantılarıyla uyumludur. Modüler yapıları sayesinde her uygulama için doğru ürünü kolayca bulabilirsiniz.

Teknoloji

Direnç Termometresi

Direnç termometrelerinde, ölçüm, değerli metallerin sıcaklık etkisi altındaki direnç değişimine dayanır. Her metalin belirli bir direnç özelliği olduğundan ve dU ile dR, platin gibi değerli metallerde yaklaşık olarak orantılı (lineer) bir davranış sergilediğinden, sabit bir ölçüm akımı sağlayarak dU'dan direnç değişimi dR çıkarılabilir. Direnç termometresinin kendi kendine ısınmasını en aza indirmek için ölçüm akımı mümkün olduğunca düşük seçilir.

Termokupl

Termokupllar, Seebeck etkisine göre davranır. Bu etki, bir iletken boyunca sıcaklık farkı olduğunda yük kaymasının oluşmasını tanımlar. Yük kaymasının büyüklüğü, malzemenin elektriksel özelliklerine bağlıdır. İki farklı malzemeden yapılmış iletkenler arasında bir sıcaklık farkı olduğunda, açık uçlarda bir voltaj uygulanır. Bu voltaj, sıcaklık farkına ve her iki malzemenin elektriksel özelliklerine bağlıdır; bu özellikler ve karakteristikler bilindiğinden, sıcaklık voltaj yoluyla ölçülebilir.

Direnç Sıcaklık Sensörleri (DIN EN 60751)

İlk iki harf kullanılan değerli metali ifade eder. Ardından gelen rakam, 0 °C'deki elektriksel direnci ohm cinsinden belirtir.

DIN EN 60751'de tanımlanan sınıflar, izin verilen sapmayı ve bu sapmaların gözlemleneceği ölçüm aralığını tanımlar.

  • Class A: +/- (0.15+0.002 x [ t ] ) °C; platin sıcaklık sensörleri arasında -200 ile +650 °C arası
  • Class AA: +/- 1/3 x (0.3+0.005 x [ t ] ) °C; platin sıcaklık sensörleri arasında -200 ile +850 °C arası
  • Class B: +/- (0.3 +0.005 x [ t ] ) °C; platin sıcaklık sensörleri arasında -200 ile +850 °C arası
  • Class 1/6 B: +/- 1/6 x (0.3 +0.005 x [ t ] ) °C; platin sıcaklık sensörleri arasında -200 ile +850 °C arası

BCID Sistem Proses Bağlantıları

Baumer sensörleri, hemen hemen her proses bağlantısına uygundur. 40'tan fazla bağlantı tipi sayesinde, tesis tasarımınızı hiçbir şekilde değiştirmeniz gerekmez. Baumer Connection Identifier (BCID), Baumer sensörünüzü ilgili uygulamaya entegre etmek için doğru proses adaptörünü tanımlamak için kullanışlı ve güvenli bir sistemdir.

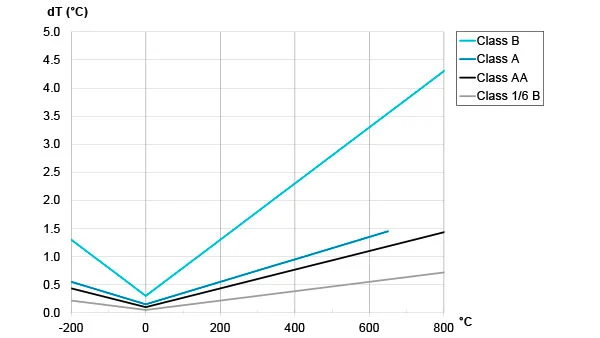

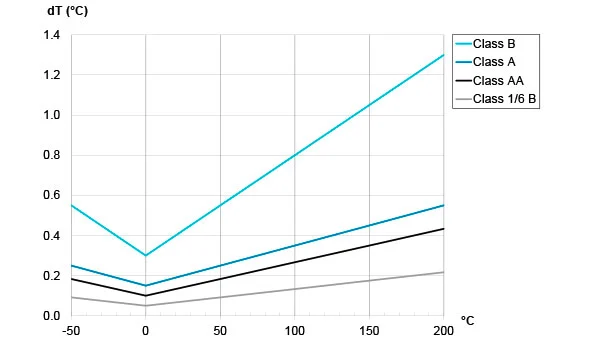

Pt100 Sınıflarının Doğruluğu (DIN/EN/IEC 60751'e göre)

Pt100 Sinyal İletimi

2-telli teknoloji

Çok az kablolama gerektirir. RW kablo dirençlerinden kaynaklanan offset hatası, örneğin A = 0.34 mm² olduğunda metre başına +0.25 °C. Offset hatası düzeltilebilir.

3-telli teknoloji

Bir hattaki hatanın ölçülmesiyle neredeyse hatasız iletim sağlar. RW1 ve RW3 hat ve kontak dirençleri aynı olmalıdır. Orta düzeyde kablolama gerektirir.

4-telli teknoloji

Hatasız iletim sağlar, çünkü akımsız voltaj ölçüm yolu kullanılır. Hat ve kontak dirençlerindeki değişikliklerden etkilenmez, örneğin kıskaçlar. Daha fazla kablolama gerektirir.

4 … 20 mA çıkışlı entegre verici

Akım döngü sinyali ile hatasız ve güvenilir iletim. Hattın herhangi bir noktasında ampermetre veya ölçülen değer göstergesi (örneğin DFON) ile kontrol mümkündür. Çok az kablolama gerektirir. TE2 ve TER8 için kompakt verici mevcuttur. Verici nedeniyle daha yüksek maliyetler.

Sıcaklık verici FlexTop

Baumer, bir RTD veya T/C sinyalini analog veya dijital iletişime (HART) dönüştüren geniş bir sıcaklık verici yelpazesi sunar. Portföy, baş üstü ve ray montajı için vericileri içerir.

FlexTop ailesinden yapılandırılabilir algılama elemanları:

RTD: "Direnç Sıcaklık Dedektörü" kısaltması, sıcaklık değişkenli bir dirençtir. Standart platin bazlı Pt100 ve Pt1000 türlerine ek olarak, bakır veya nikel bazlı diğerleri de FlexTop ile yapılandırılabilir.

Pt100: 0 °C'de (32 °F) 100 Ohm'luk ince bir platin katmandan yapılan RTD. Kalibrasyon eğrisi ve doğruluk sınıfları DIN/EN/IEC 60751'de tanımlanmıştır ve direnç değişimi büyük ölçüde 0,38%/K'dir. FlexTop ile bu ve diğer kalibrasyon eğrileri yapılandırılabilir (a-değeri ile).

Pt1000: Pt100 gibi bir RTD, ancak 0 °C'de (32 °F) 1000 Ohm ile ve böylece dirençte on kat değişim ile. Pt100'e kıyasla ve 2-telli teknoloji uygulandığında aynı ofset, 10 kat kablo uzunluğu sonra sonuçlanır. Ancak, örneğin nem sızıntısı nedeniyle yalıtım hatalarına daha fazla dikkat edilmelidir. Bu bağlamda Pt100 daha sağlam olabilir.

Termokupllar (T/C): Farklı metalik malzemelerden yapılmış iki tel birbirine bağlanmıştır. Açık uçlarda "termoelektrik voltaj" ölçülür (Seebeck etkisi); malzeme kombinasyonuna ve sıcaklığa bağlı olarak bu milivolt aralığındadır. Tamamen metalik algılama elemanları, 1800 °C'nin (3300 °F) üzerindeki çok yüksek sıcaklıkların ölçülmesine olanak tanır. Eğer termokupl uzatılırsa, aynı malzemeden yapılmış bir "telafi hattı" gereklidir. Aksi takdirde soğuk nokta telafisi bozulur. Genel olarak, termokupl (küçük voltaj sinyali ve soğuk nokta sıcaklık ölçümü) direnç elemanlarına göre daha fazla iş gerektirir.

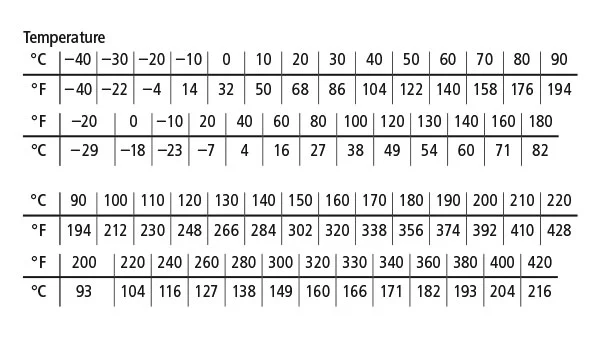

Birim Dönüşümleri
