Baumer, mühendislik sürecini hızlandıran ve sensör kurulum ve devreye alma sırasında hataları önleyen optimize edilmiş, kullanıcı dostu 3D sensör CAD verileri sunar.

Üç temel avantaj:

  • CAD verileri, temel bilgilere indirgenir, böylece veri miktarı ve yükleme süresi azalır.
  • Gerekli veri formatı, Cadenas platformu üzerinden her zaman kullanılabilir, derleme hatalarını önler.
  • Yapı geometrileri, sensör CAD modelini genişletir, ölçüm prensibini görselleştirir ve verimli mekanik mühendislik için daha fazla önemli bilgi sağlar.

Kısaca

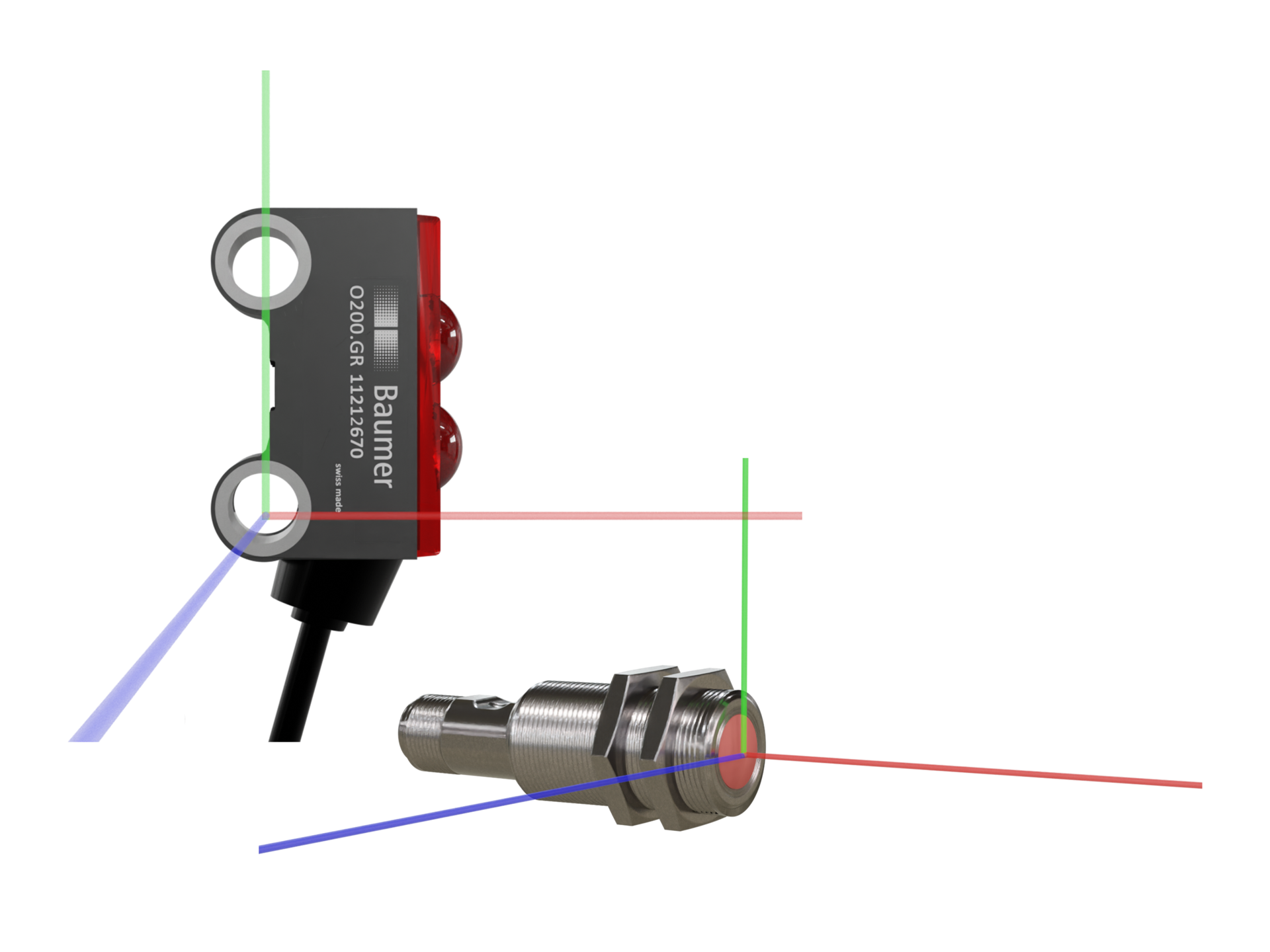

Mekanik veriler

Sensörler, tüm sensör CAD modellerinin temel yapısını oluşturur. Koordinatların başlangıç noktası, sensörlerin tasarımına göre her zaman aynı konumdadır.

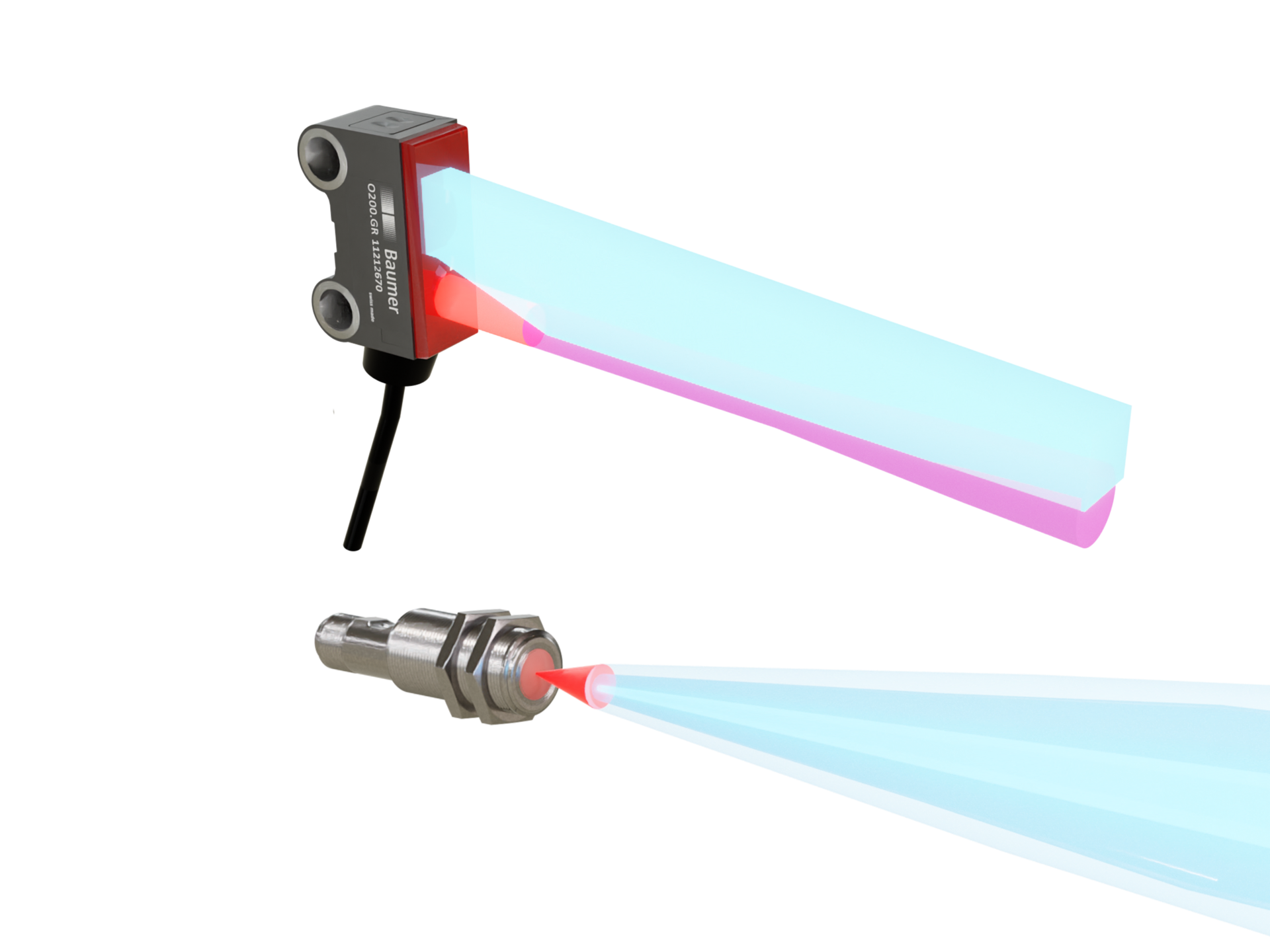

Yapı geometrileri

Mühendisliği sensörlerle önemli ölçüde hızlandırmak ve ardından gelen hataları önlemek amacıyla, Baumer'in sensör CAD modelleri yapı geometrisi ile desteklenmiştir. Bunlar, kullanıcının gereksinimlerine göre gösterilip gizlenebilir.

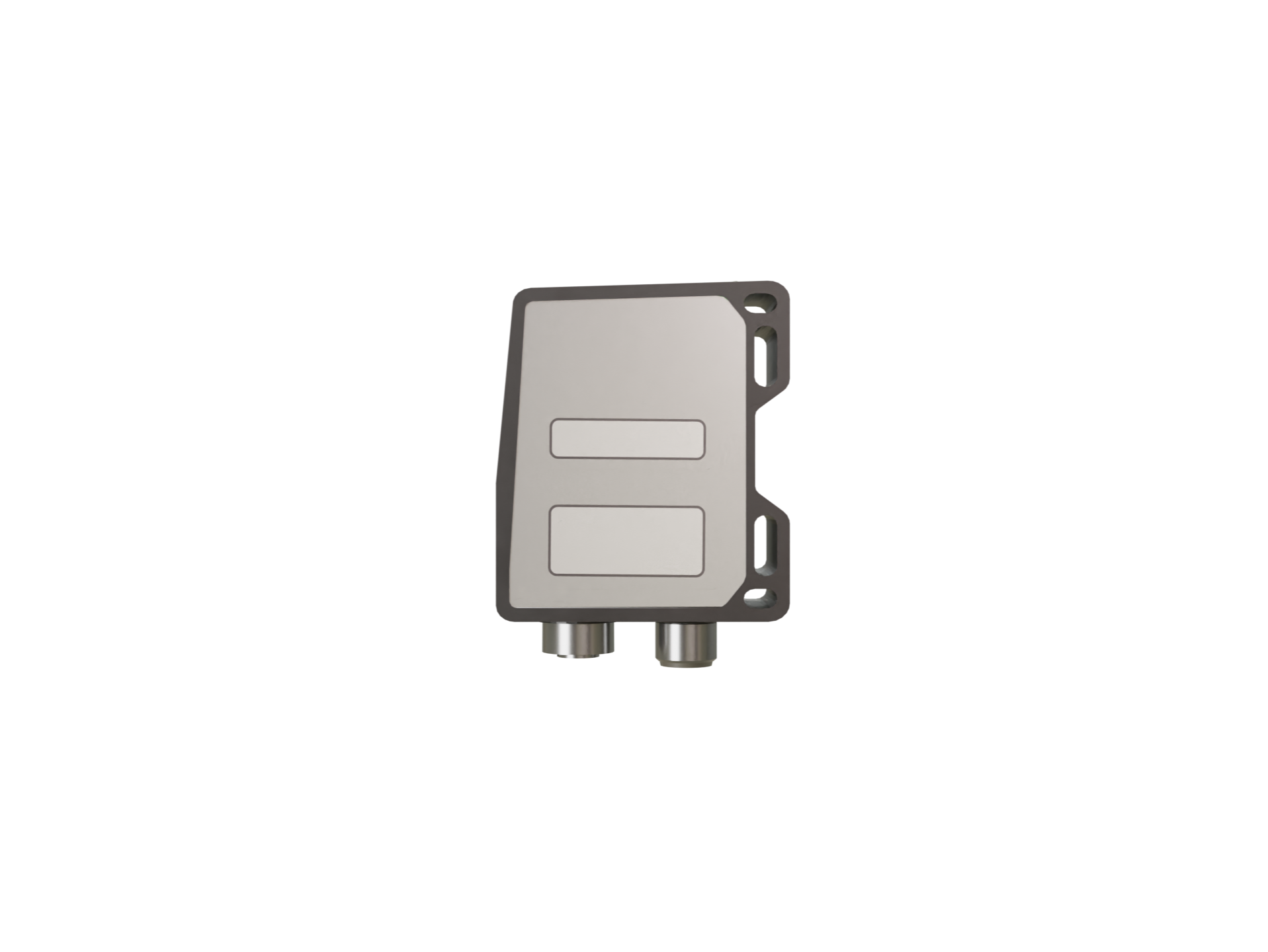

Etiketleme ve notlar

Sensörlerin kurulum sırasında bile hızlıca tanımlanabilmesini sağlamak için, sensör kimlik ve uyarı notları (lazer sınıfı) alanı CAD modelinde renkli olarak vurgulanmıştır.

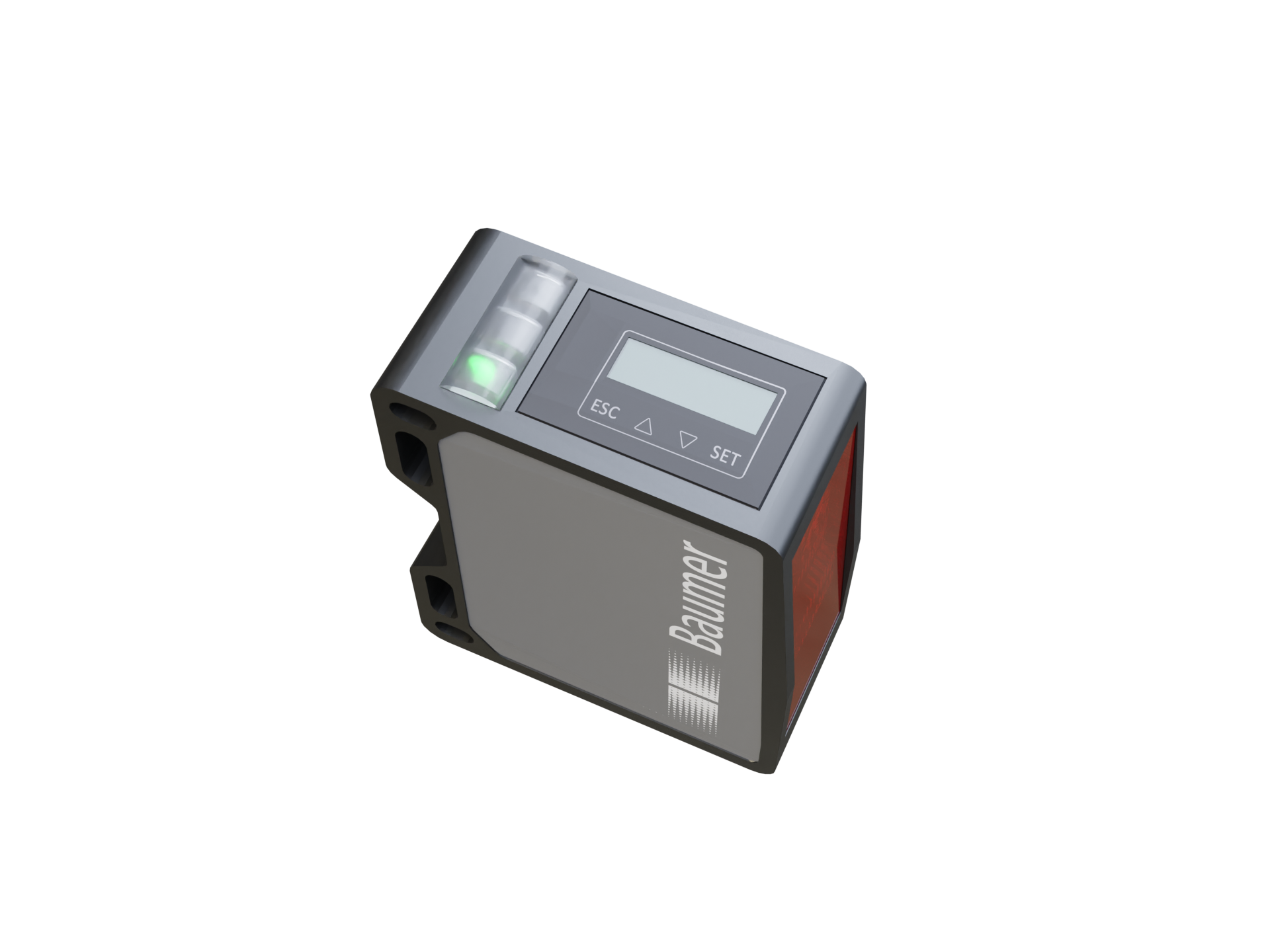

Görüntüleme ve işletme elemanları

Kurulum durumunda bile yapılandırma ve okuma yapabilmek için, CAD modeli görüntüleme ve işletme elemanlarının konum, boyut ve temsilini içerir.

Optik sensörler

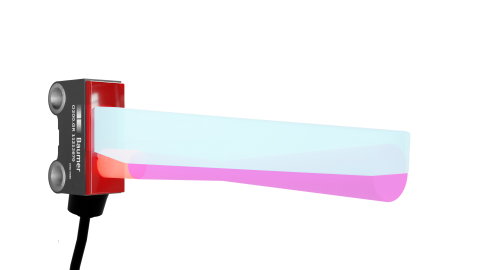

Optik sensörlerin ışın yolu, CAD verilerinde yapı geometrileriyle temsil edilir. Bu nedenle, ışın yolu artık manuel olarak oluşturulmak zorunda değildir. Bu, hata potansiyelini ve mühendislik süresini azaltacaktır.

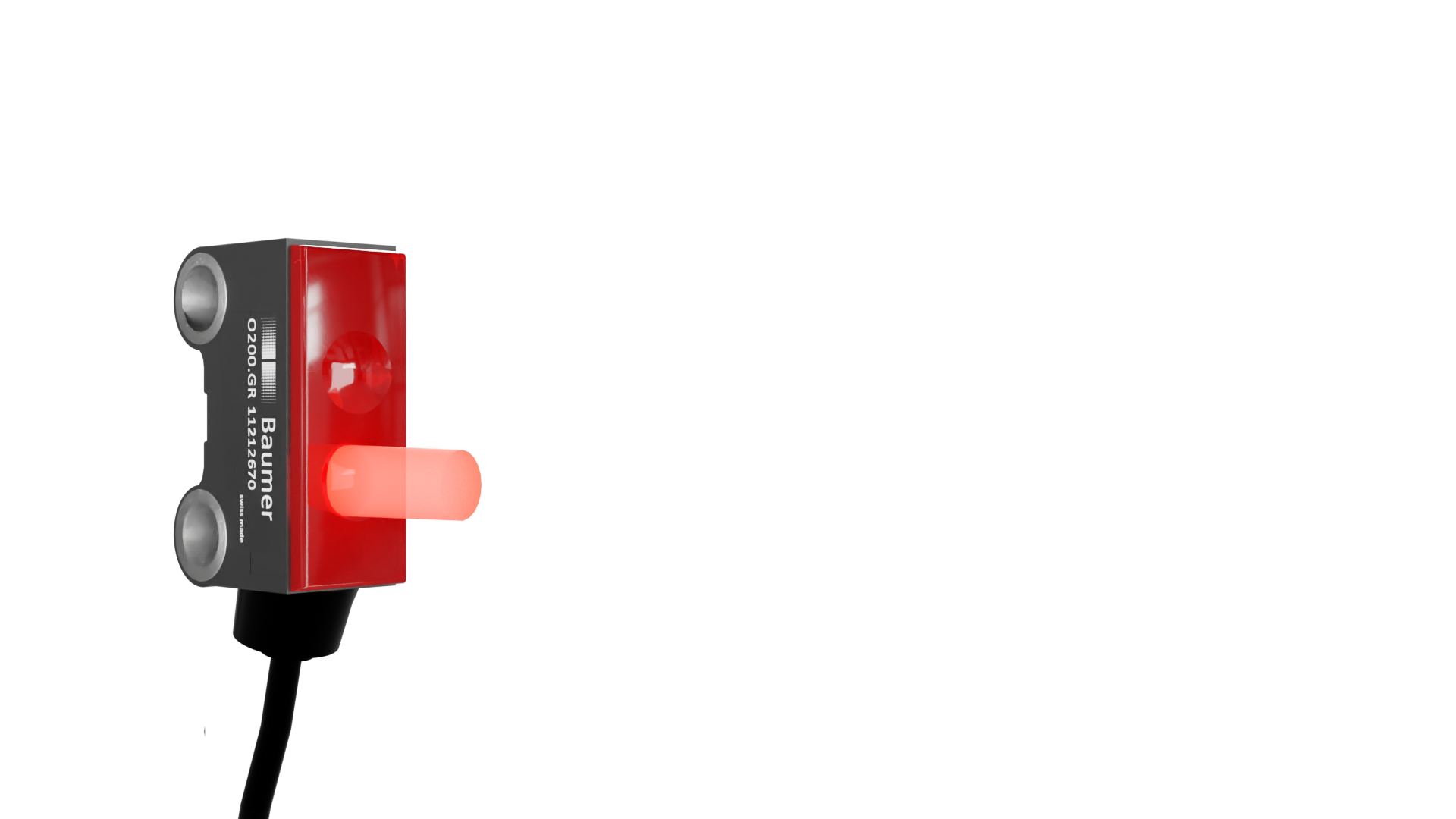

Kör bölge

Bu alanda nesne algılama mümkün değildir.

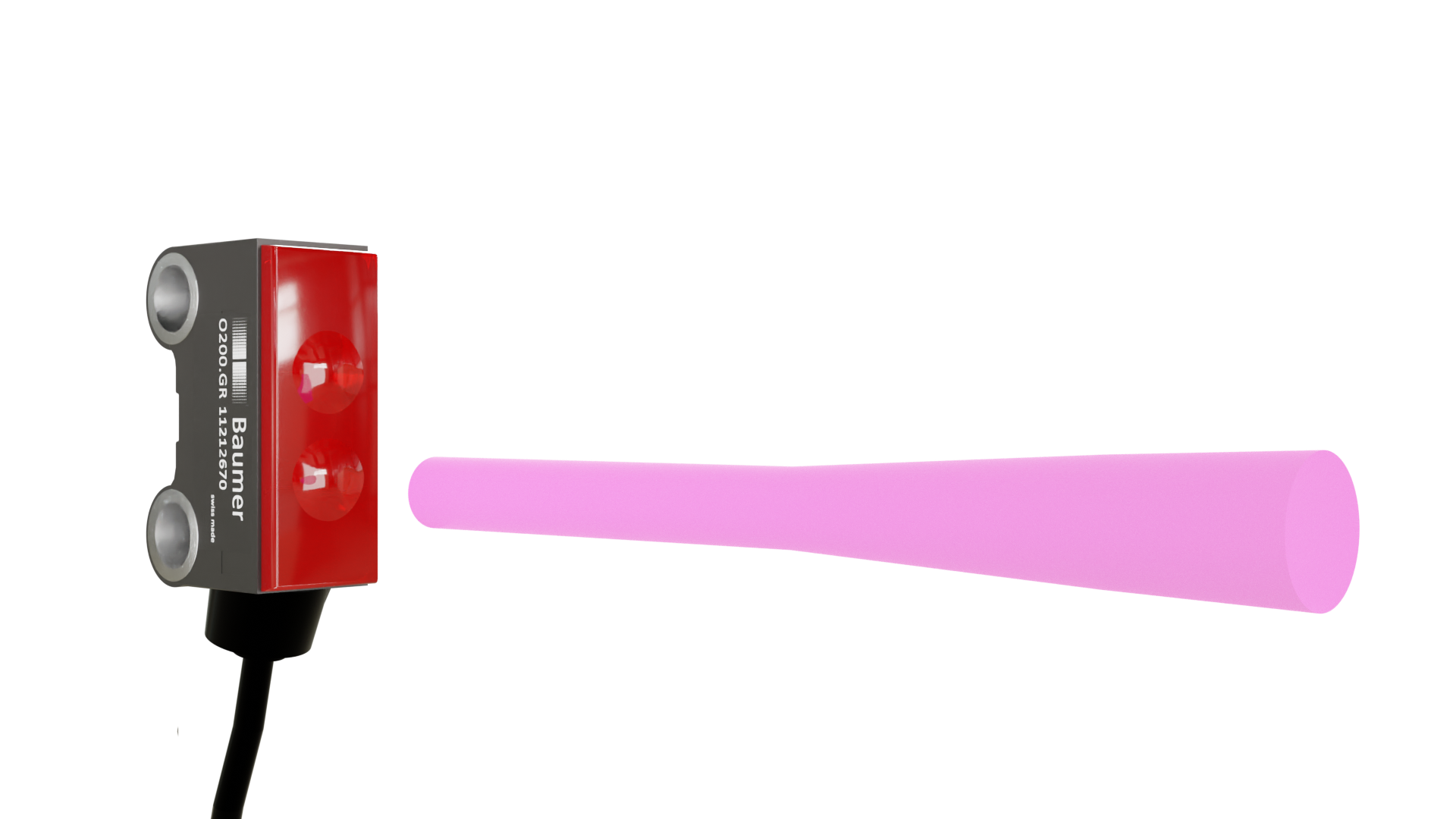

Algılama/ölçüm aralığı

Işığın nasıl davrandığını ve yayıldığını işaretleme. Bu alanda nesneler algılanabilir ve mesafe ölçülebilir.

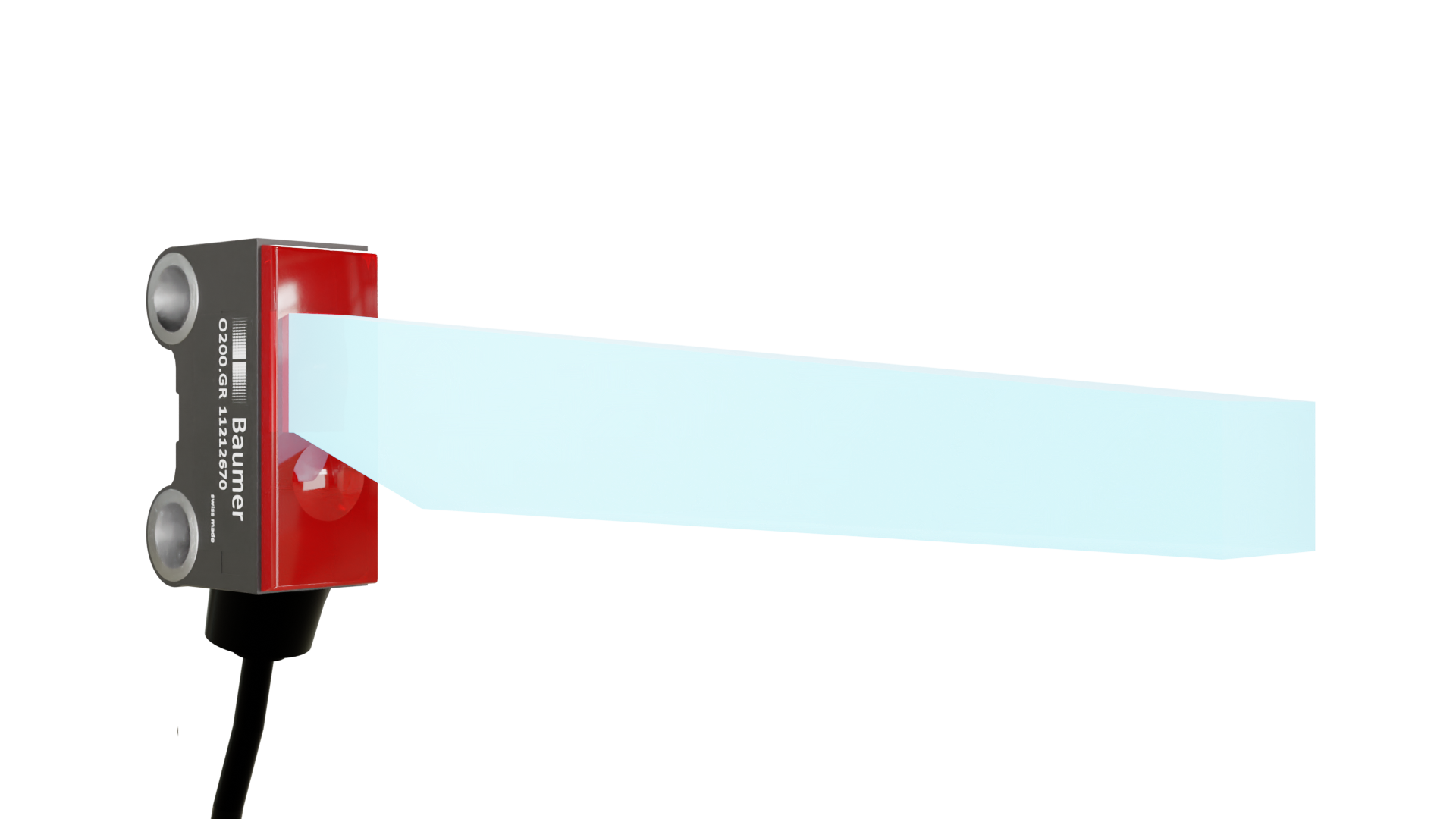

Alıcı alan

Bu alan, diğer parçalar tarafından kapatılmamalıdır, çünkü bu alanda algılanacak nesne veya reflektörden gelen ışık sensöre geri yansıyacaktır.

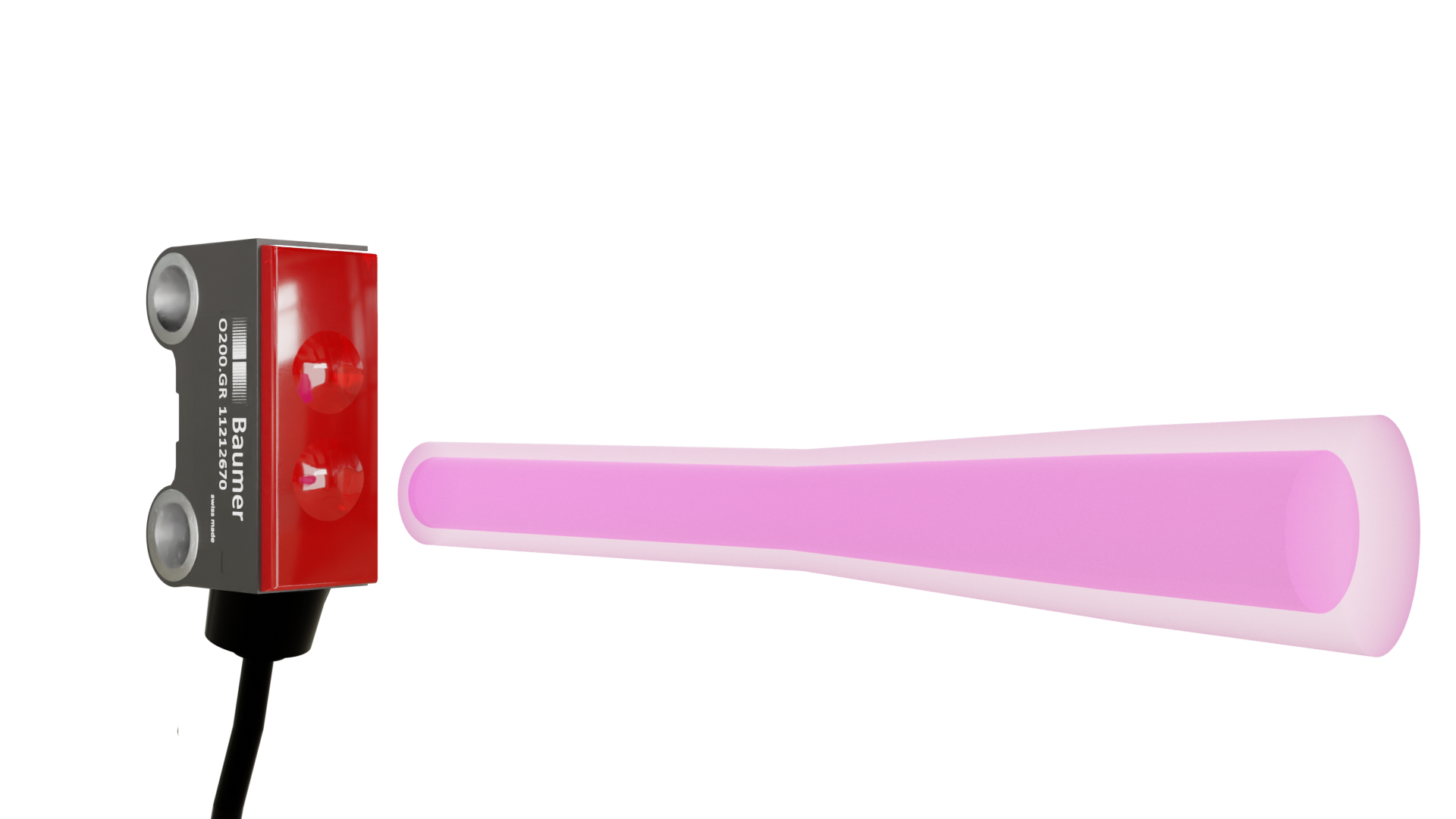

Tolerans

Garantili tolerans aralığının bilinmesi, ölçümün daha sağlam yapılmasına yardımcı olur. Baumer, optik eksenin hizalanmasının kontrol edilmesi ve böylece seri boyunca maksimum planlama güvenilirliğinin sağlanması ile öne çıkar.

Ultrasonik sensörler

Ultrasonik sensörler için ses lobu, CAD verilerinde yapı geometrileri ile temsil edilir. Bu, ses lobunun artık manuel olarak oluşturulmak zorunda olmadığı anlamına gelir. Bu, hata potansiyelini ve mühendislik süresini azaltacaktır.

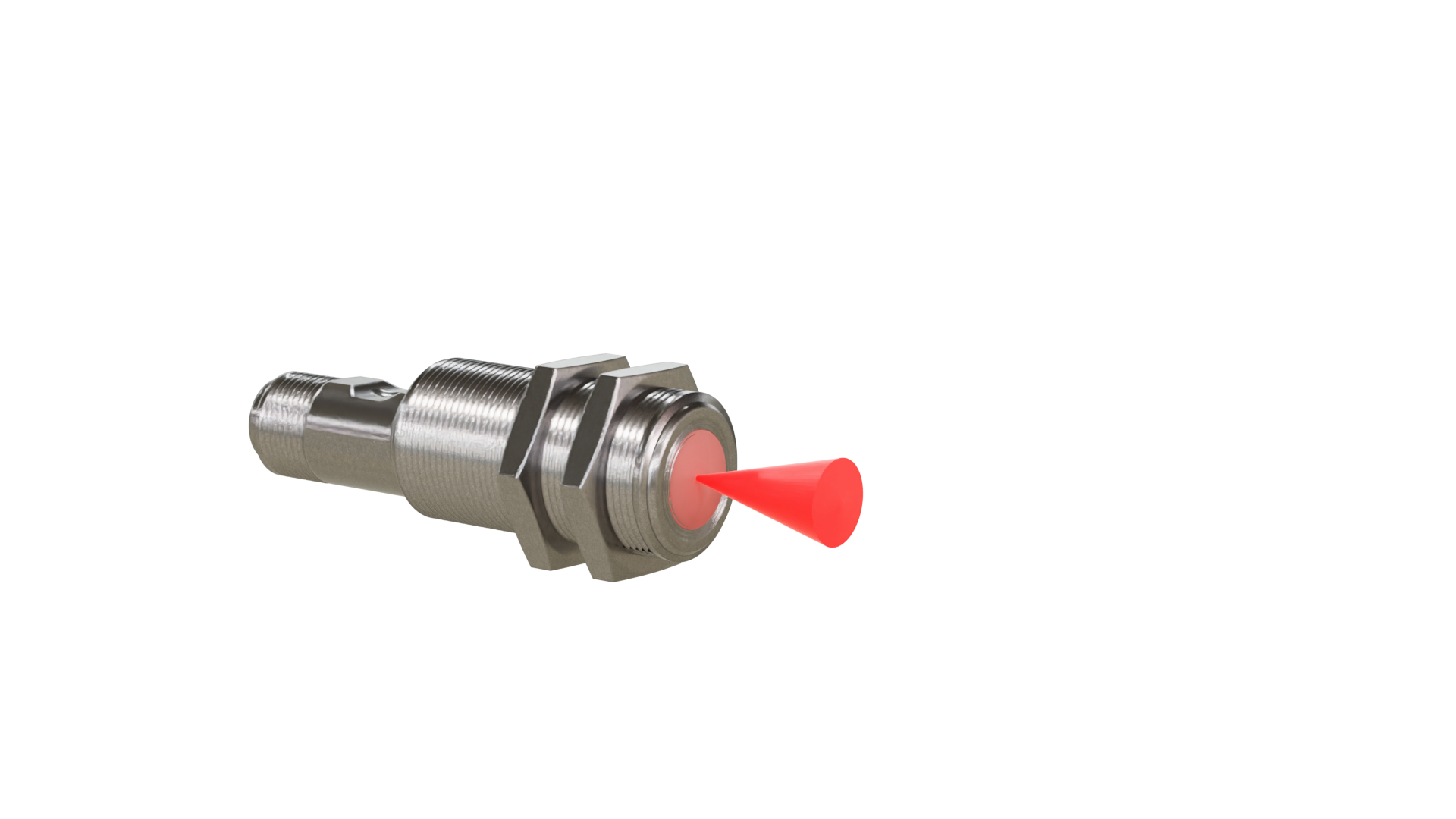

Kör bölge

Bu alanda nesne algılama mümkün değildir.

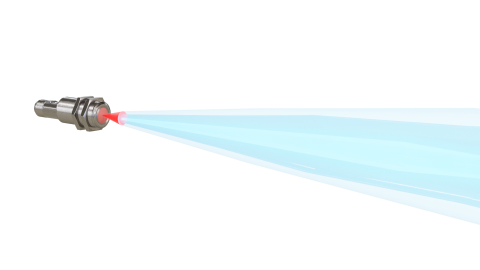

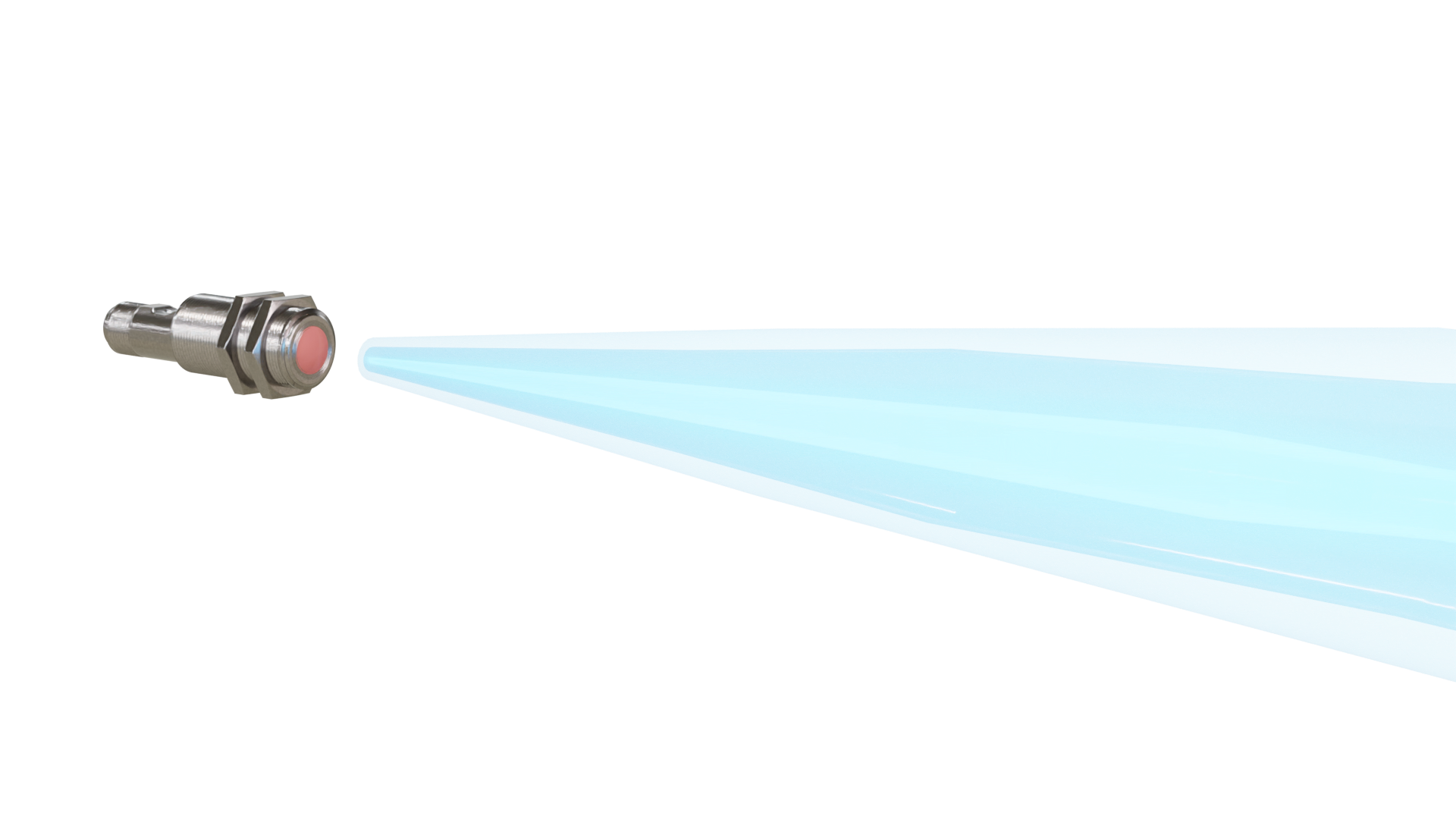

Ses lobu

Sensörün sesinin nasıl davrandığını işaretleme. Standart nesne (30x30 mm) için ses eğrisi varsayılan olarak gösterilir. Bu alanda nesne algılama/mesafe ölçümü mümkündür. IO-Link arayüzüne sahip Baumer ultrasonik sensörler ile ses lobu, uygulamaya bağlı olarak dar, orta veya geniş olarak ayarlanabilir.

Bağlantı teknolojisi

Sensör teknolojisinden bağımsız olarak, tüm sensörler bir iletişim ve güç bağlantısına ihtiyaç duyar. Aşağıda Baumer'in sunduğu üç farklı varyant gösterilmektedir.

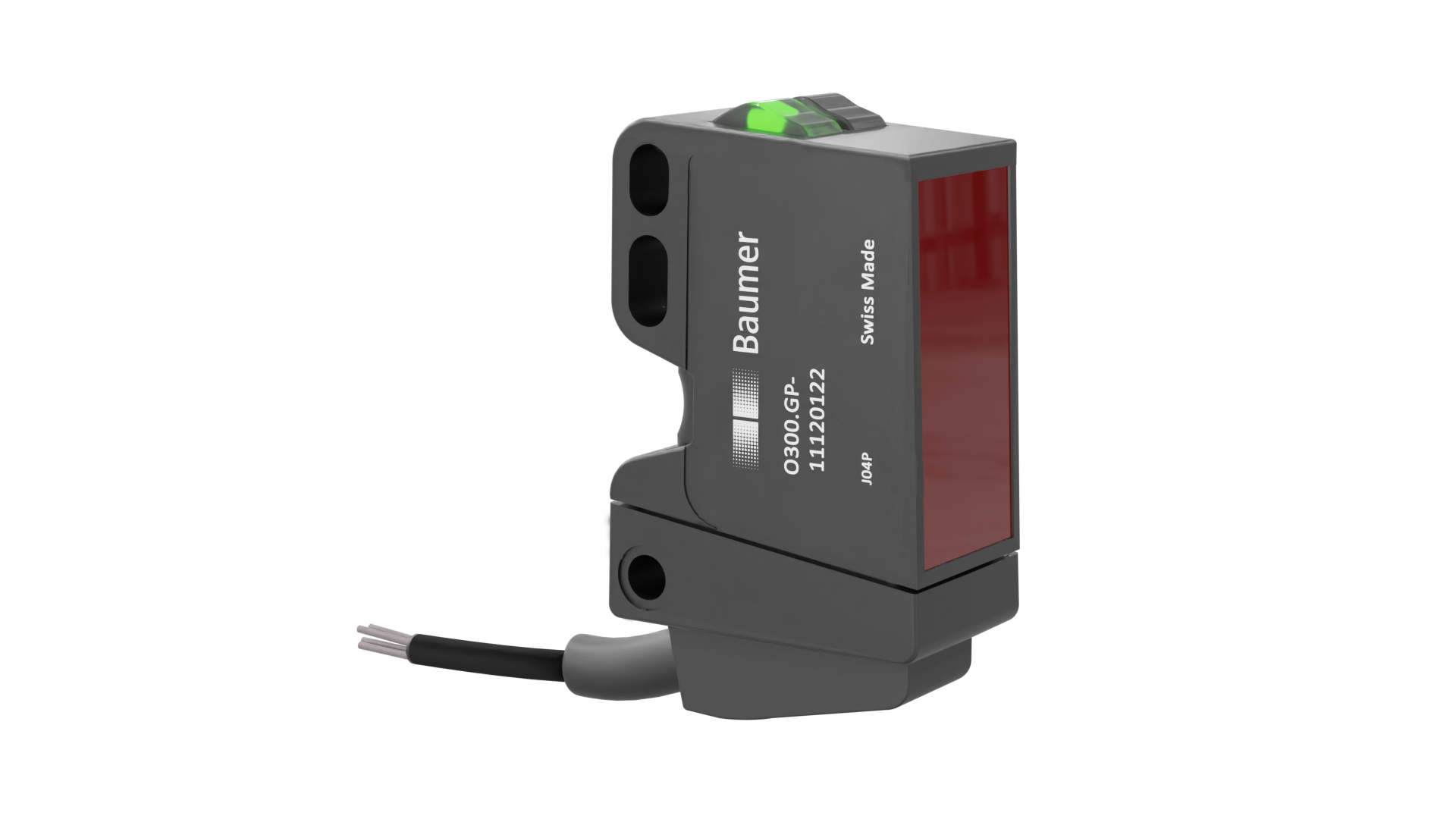

Kablo

Kablo çıkışındaki bükülme yarıçapı ve açık kablo ucu görselleştirilir.

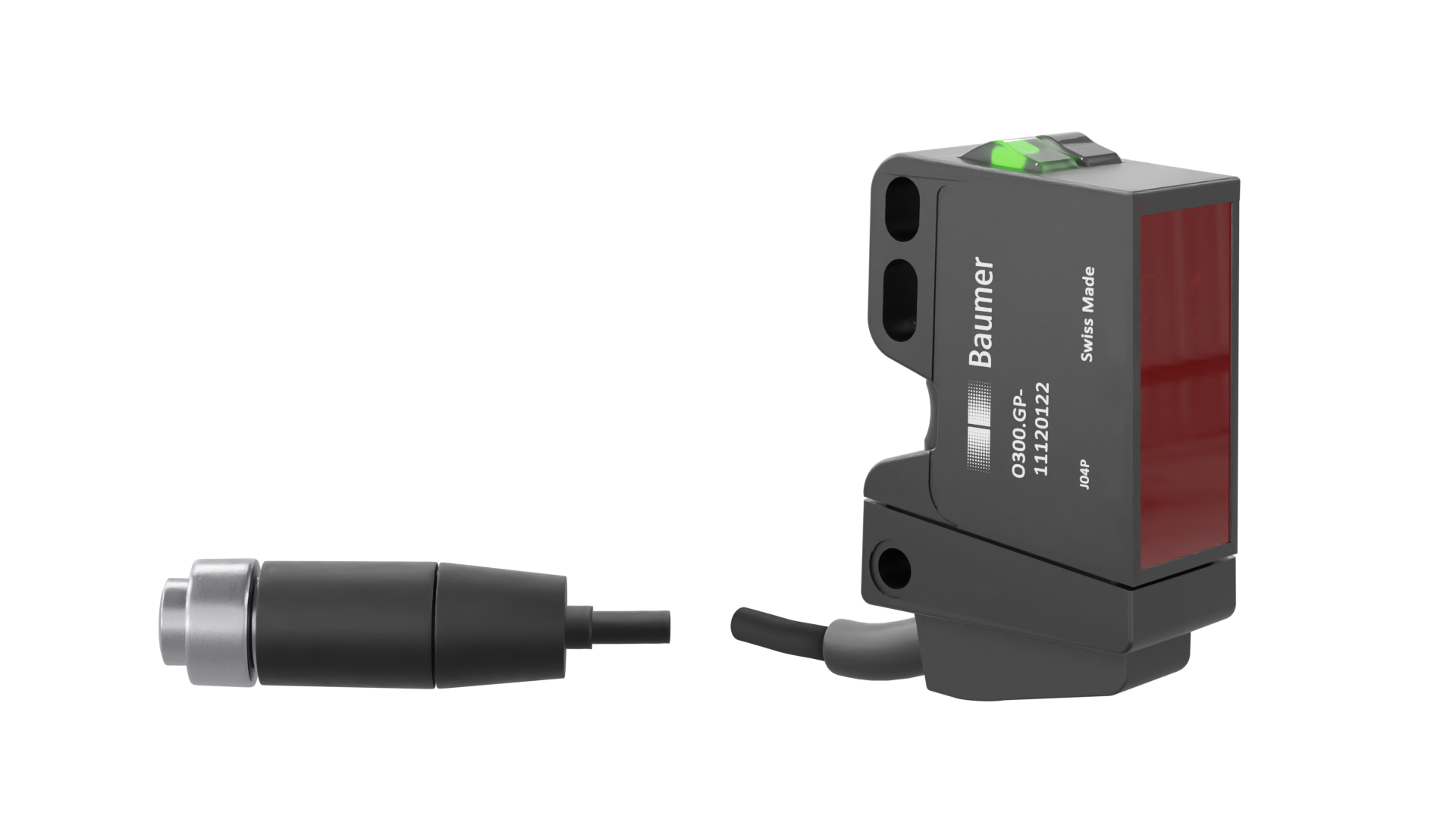

Ara bağlantı konnektörü

Kablo çıkışındaki bükülme yarıçapına ek olarak konnektör boyutu da gösterilir.

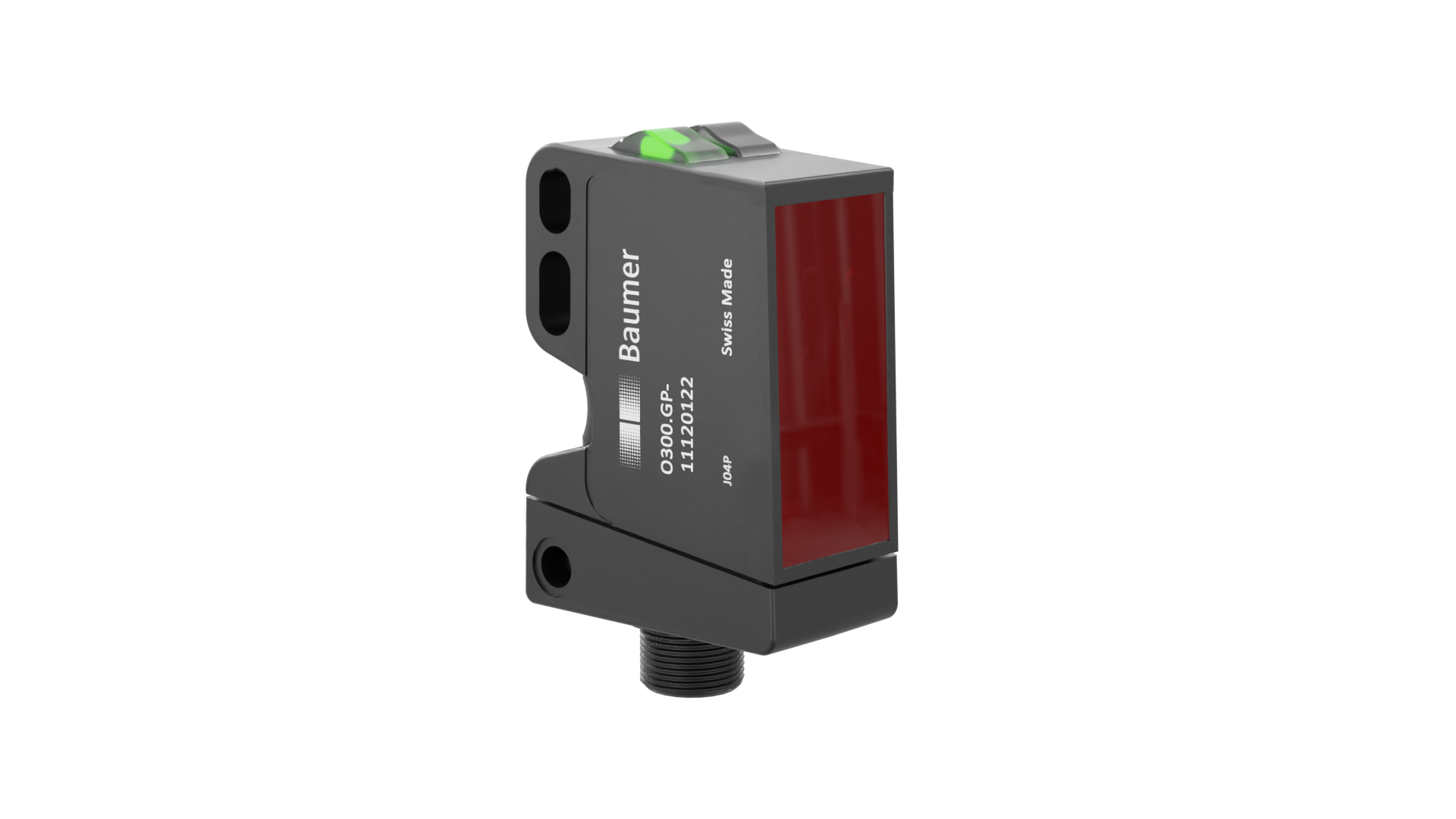

Konnektör

Konnektör terminali sensörün bir parçasıdır ve bu nedenle yapı geometrisi değildir.
