Motor geri besleme enkoderleri
Senkron Motor Enkoderleri
Uygulamanızda en iyi sinyal ve kontrol kalitesi için hassas optik tarama
- 36 mm'den başlayan kompakt tasarımlar yer tasarruflu montaja imkân tanır
- Açık gerçek zamanlı dijital protokol
36 mm mutlak – BiSS C

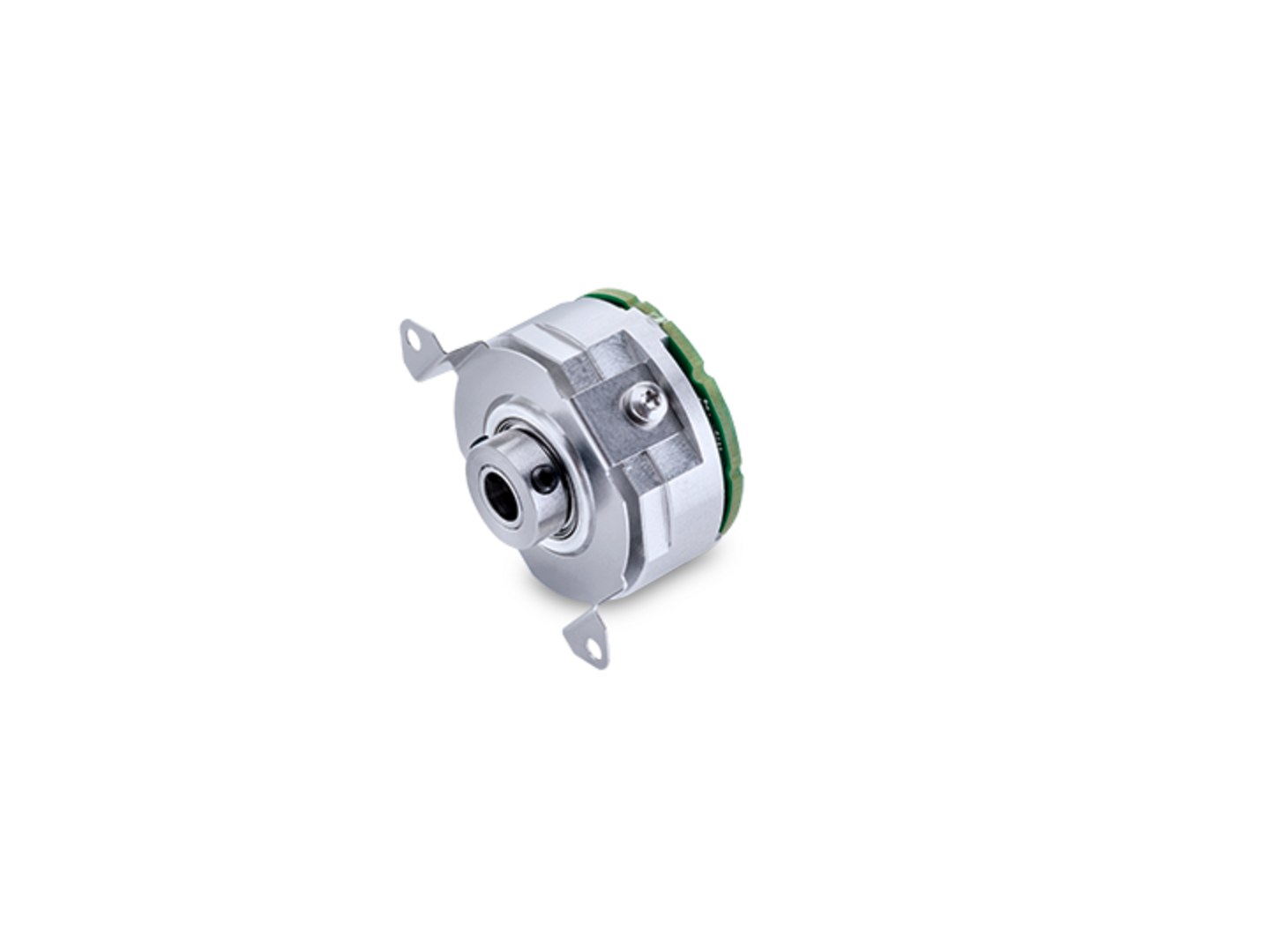

EFL360
Optik mutlak enkoderler
- Kör içi boş mil veya konik mil
- 21 bit çözünürlükte rotor pozisyon geri beslemesi
- Enerji toplamalı çok turlu (yakında)
- BiSS C üzerinden dijital sinyal iletimi
-
check_circle
Kompakt servo motorlara yer tasarruflu entegrasyon
Sadece Ø36 mm tasarım ve 26 mm düşük yapı derinliği, çok dar alanlara montaja izin verir
-
check_circle
Hassas ve güvenilir tarama
Blue LED teknolojili yeni optik tek turlu tarama, disk ile diyafram arasındaki mesafeyi 3 kata kadar artırır
-
check_circle
Parazitlere karşı duyarsız
Optik döner enkoderler mutlak konum bilgisini tamamen dijital olarak algılar ve iletir
-
check_circle
Hızlı ve güvenli veri iletimi
Açık, tescilli olmayan dijital arayüz hızlı, güvenli ve pratik veri iletimi sağlar
-
check_circle
Uzun kullanım ömrü
Blue LED taraması düşük akım ve yaşlanma/kirlenme/sıcaklık etkilerine karşı optimum ayar sağlar; 115 °C'ye kadar sıcaklıklarda LED ve enkoder ömrü belirgin şekilde artar
-
check_circle
Kirlenmeye karşı duyarsız
1 mm'den geniş üç tarama yolu, kanıtlanmış Nonius prensibine göre taranır ve kirlenmeye karşı son derece dayanıklıdır
Mutlak motor geri besleme enkoderü — senkron servo motorlar için hassas çözüm
Mutlak motor geri besleme enkoderleri, elektrik motorlarında hız, dönüş yönü ve konumu algılar. Uygulamadaki temel görevleri, senkron servo motorlarda komütasyonun yanı sıra hız ve konum kontrolüdür. Devir başına adım sayısı çözünürlüğü belirler. Pozisyon, kurulumdan sonra bir referans döngüsünde bir kez alınır ve ardından kalıcı olarak korunur. Mutlak motor geri besleme enkoderleri, hem mekanik hem de elektriksel özellikleri bakımından senkron servo motorlarda kullanım için optimum şekilde uyumlaştırılmıştır.
Daha kompaktlık, çözünürlük ve kullanım ömrü için Blue LED
Optik artımlı ve mutlak enkoderlerde, daha kısa dalga boyuna ve daha düşük nüfuz derinliğine sahip mavi LED fotonları, sinyal çözünürlüğü, genlik, ofset, harmonik distorsiyon ve jitter performansının iyileştirilmesine önemli ölçüde katkıda bulunur. Daha az kırınım ve çok daha keskin bir görüntü, örneğin Ø30 mm tasarımda devir başına 10.000 palse kadar bir çözünürlükle, daha kompakt tasarımlı ve daha yüksek çözünürlüklü enkoderlere olanak tanır. Mavi LED ışığı, daha düşük gürültü seviyelerinde kontrastı artırır, optik sistem verimliliğini iyileştirir ve güç tüketimini azaltır. Bu, özellikle yüksek çalışma sıcaklıklarında enkoderin doğruluğunu ve kullanım ömrünü artırmaya yardımcı olur.
BiSS C
Seri BiSS C arayüzü, iyi kanıtlanmış SSI arayüzü (Serial Synchronous Interface) ile uyumludur. Ancak BiSS C, SSI'ye göre önemli iyileştirmeler sunar ve kontrolörler ile sensörler arasında sürekli gerçek zamanlı iletişimi destekler. BiSS C'nin uygulama yelpazesi, üretim robotiğinden motor geri besleme uygulamalarına ve servo tahriklere, hareket kontrolüne ve konum enkoderlerinden CNC makinelerine kadar uzanır.
