Ürün No
MIL10
Gövde
10 x 15 x 45.5 mm; Sensör kafası
Baumer
Lineer manyetik enkoderler
MIL10
Teknik Özellikler
Ürün No
MIL10
Gövde
- 10 x 15 x 45.5 mm
- Sensör kafası
Ürün Açıklaması
Lineer hareket geri bildirimi için sistem. Manyetik şeritli sensör kafası, artımlı çıkış sinyalleri (HTL/push-pull ve TTL/RS422), 5 µm'ye kadar çözünürlük. Temassız, aşınmasız algılama, kir ve titreşime yüksek direnç. Konfigüre edilebilir ürün — sipariş kodu için yapılandırma seçeneklerine bakın.
Ürünü Yapılandırın
Aşağıdaki seçenekleri belirleyerek kendi sipariş kodunuzu oluşturun.
Bağlantı
Voltaj besleme / Çıkış
İnterpolasyon / Çözünürlük
Tip: [S] Sensör kafası
Kutup aralığı: [2] 2 mm
Referans sinyali: [P] İndeks sinyali (kutup periyodik)
Çalışma sıcaklığı: [A] -40...+85 °C
Sipariş Kodu
Detaylı Teknik Veriler
Genel veriler
Onay
CE, UL
İnterpolasyon
20 kat / 50 kat / 100 kat
Çözünürlük
5 µm (4 katlı değerlendirme) / 10 µm (4 katlı değerlendirme) / 25 µm (4 katlı değerlendirme)
Referans sinyali
İndeks sinyali, genişlik 90°
Yayılan parazit
EN 61000-6-4
Başlatma süresi
≤ 50 ms (güç açıldıktan sonra)
Görev döngüsü
%40…60
Algılama yöntemi
Manyetik
Sistem doğruluğu
±(0.02 mm + 0.04 mm x manyetik şerit uzunluğu (m))
Çıkış frekansı
≤350 kHz
Çıkış kademeleri
HTL/push-pull / TTL/RS422
Çıkış sinyalleri
A+, B+, R+, A-, B-, R-
Kısa devreye dayanıklı
Evet
Parazit bağışıklığı
EN 61000-6-2
Mekanik veriler
Malzeme
Muhafaza: çinko döküm, kaplamalı
Bağlantı
Kablo 2 m / Kablo 0.3 m konektörlü M12
Hareket hızı
<5 m/s (5 µm çözünürlük) / <10 m/s (10 µm çözünürlük) / <25 m/s (25 µm çözünürlük)
Çalışma mesafesi
0.1 … 0.6 mm
Ağırlık (yaklaşık)
130 g
Koruma sınıfı EN 60529
IP 66 / IP 67

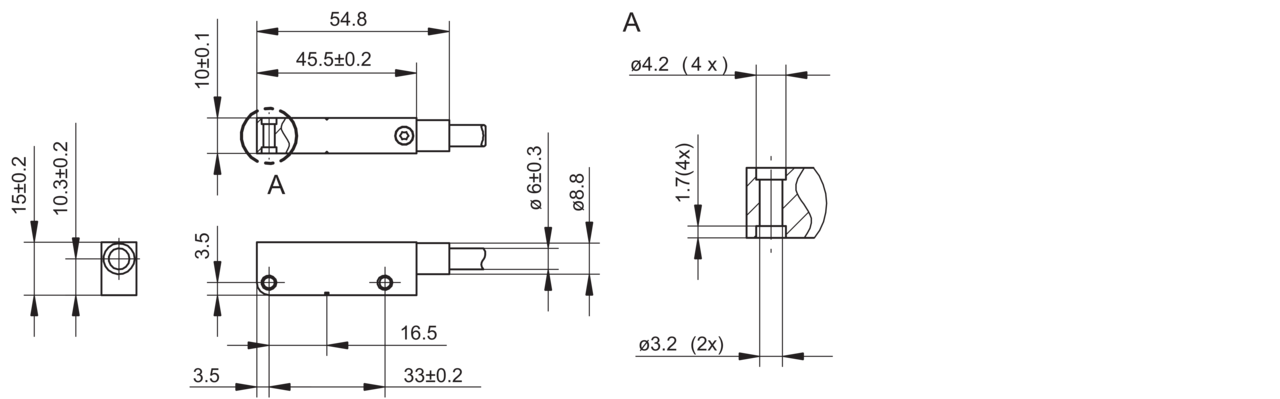

Boyutlar (sensör kafası)
10 x 15 x 45.5 mm
Ortam koşulları
Bağıl nem
EN 60068-2-78:2010, EN 60068-2-30:2005, %93 yoğuşma izinli
Dayanıklılık
EN 60068-2-6 Titreşim 30 g, 10-2000 Hz; EN 60068-2-27 Darbe 500 g, 6 ms
Çalışma sıcaklığı
-40...+85 °C
Elektrik verileri (HTL)
Voltaj besleme
10...30 VDC
Tüketim (tipik)
20 mA (yüksüz)
Ters polarite koruması
Evet
Elektrik verileri (TTL)
Voltaj besleme
5 VDC ±%5
Tüketim (tipik)
30 mA (yüksüz)
Önerilen kablo sonlandırması
Kontrol tarafında her kanal çifti 120 Ohm
