Haddehane ve Bitirme Hatlarında Bobin Kutuları ve Looper Sistemleri
Haddehane ve bitirme hatlarında hassas pozisyon ve dönüş hızı geri bildirimi.
Haddehanelerde çok sayıda pozisyonlama görevi vardır; örneğin yan kompresyon veya makas pozisyonlamada hizalama işlemleri. Bobin kutularında, uzun metal sacların düzgün sarılıp açılması için hassas hız geri bildirimi kritiktir. PMG10 enkoderi, looper'lardaki yüksek yük etkisine dayanacak şekilde özel olarak tasarlanmıştır.
Bobin kutularında hız ve pozisyon geri bildirimi
Bobin kutularında, uzun metal sacların bazen mil kullanılmadan düzgün sarılıp açılması için hassas hız geri bildirimi kritiktir. Güvenilir hız geri bildirimi, senkronize ve uyumlu bireysel rulo hızlarına olanak tanır. Ayrıca sabit ürün geometrisi, bükme rulolarında pozisyon kontrolü gerektirir.
Looper'larda pozisyon geri bildirimi
Haddeleme sürecinde looper'lar, rulolar arasındaki sac metal gerginlik miktarını kontrol eder. Rulonun önünde fazla malzeme birikmesini önler ve süreç kararlılığına önemli katkı sağlar. 90°'den az olan dar ölçüm açısı, bilyeli rulmanların tek taraflı yüke maruz kalmasına neden olur. PMG 10 rulmanları, bu tür dengesiz yük etkisine dayanacak şekilde özel olarak tasarlanmıştır.

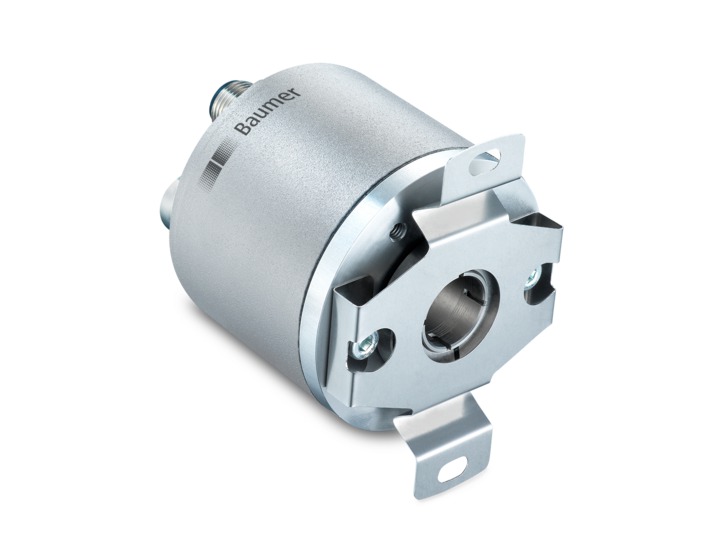

58 mm – Entegre Arayüz, Sağlam Manyetik
Mutlak Endüstriyel Enkoderler
- Tam mil, kör kovan mil veya rulmansız kit
- PROFINET, EtherCAT, EtherNet/IP, SSI, CANopen, CANopen Lift
- İlave inkremental sinyaller
- PROFINET veya OPC UA ile Endüstri 4.0 ve IoT'ye hazır
- ±0,15°'ye kadar açısal doğruluk

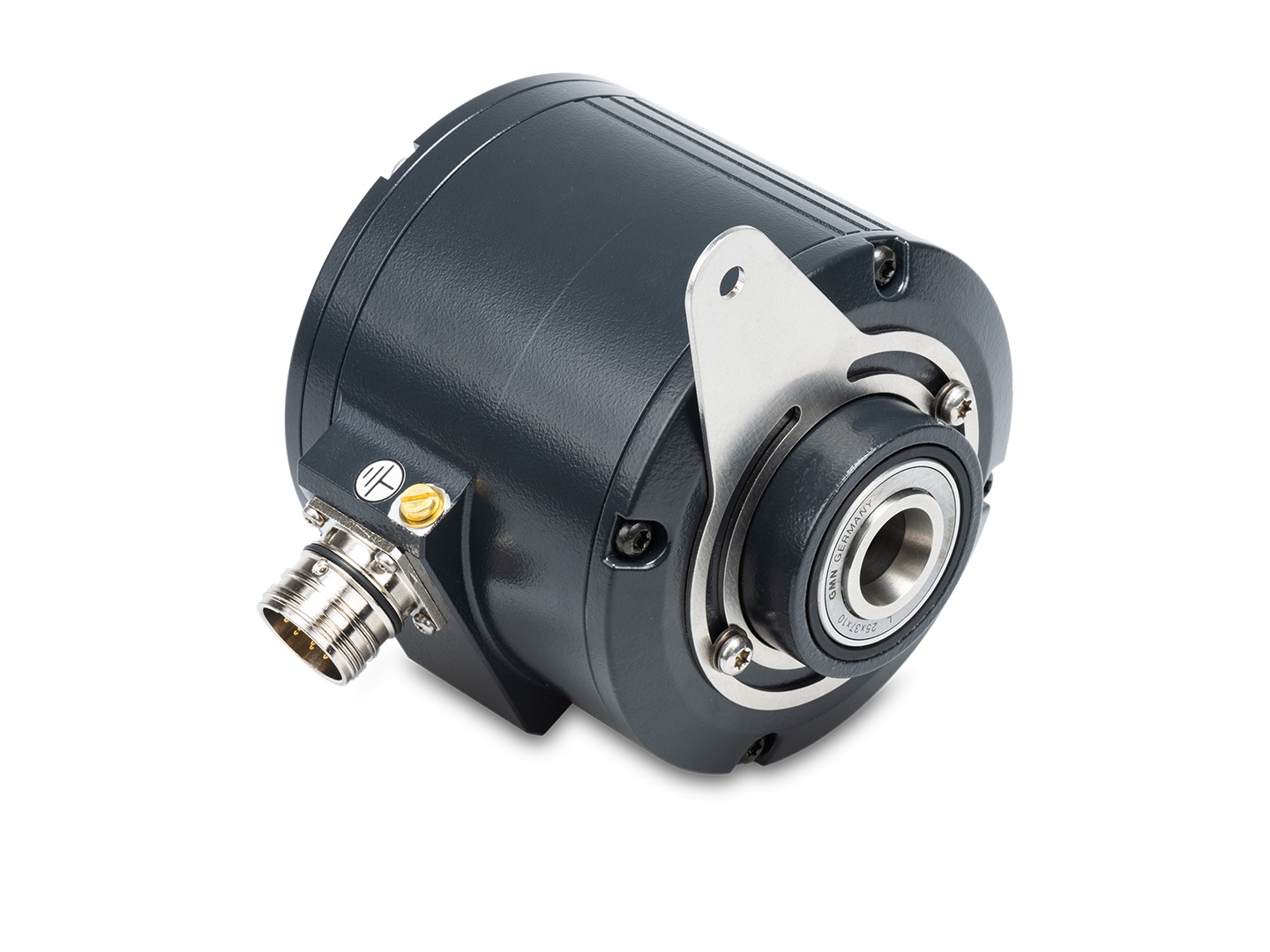

Yeni Mutlak Referans
HMG10 / PMG10 – Mutlak HeavyDuty Enkoderler
- Kovan mil ø16 ... 20 mm
- EURO flanş B10'lu ø11 mm tam mil
- Tasarım 105 mm ve 115 mm
- Hassas manyetik tek turlu pozisyon algılama
- Dişlisiz ve pilsiz çok turlu mikro jeneratör
- 40 bit'e kadar toplam çözünürlük
- SSI, CANopen, Profibus-DP, PROFINET, EtherCAT, EtherNet/IP
- Entegre hız şalteri
- Sıfır darbeli ilave inkremental sinyaller

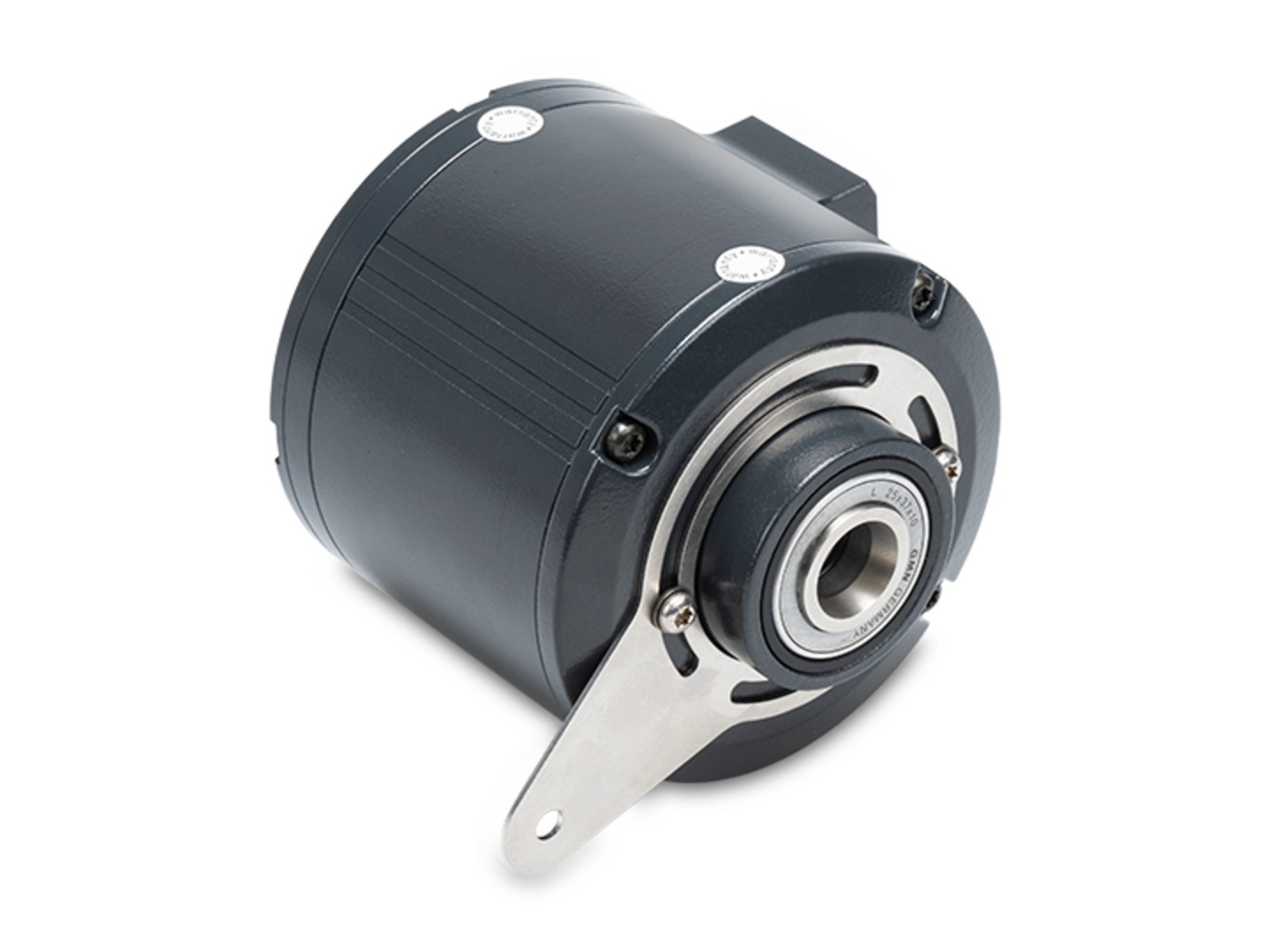

Programlanabilir Enkoderler
Mutlak HeavyDuty Enkoderler
- Tasarım 105 mm ve 115 mm
- Kovan mil ø16 ... 20 mm
- EURO flanş B10'lu ø11 mm tam mil
- SSI mutlak pozisyon, darbe sayısı ve anahtarlama hızının parametrelendirilmesi
- Mevcut sinyallerin pratik izlenmesi
- WLAN adaptörü ile PC, tablet ve akıllı telefon üzerinden sezgisel yapılandırma
- SSI, CANopen, Profibus-DP, PROFINET, EtherCAT, EtherNet/IP
- Entegre hız şalteri
- Sıfır darbeli ilave inkremental sinyaller

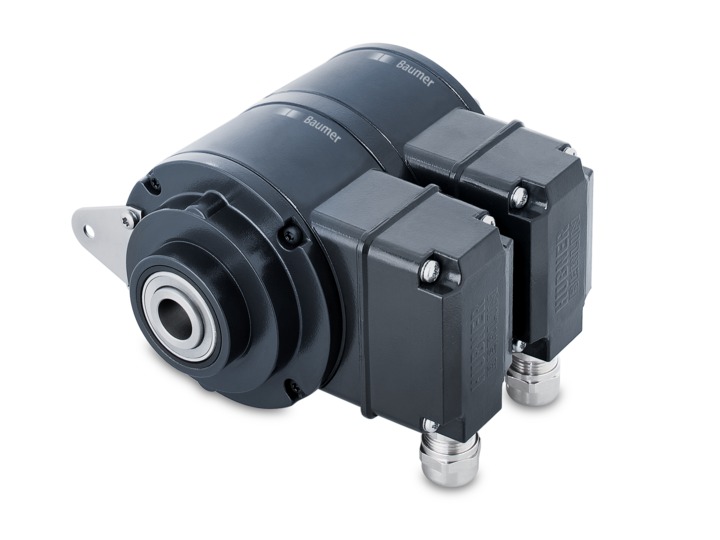

Rakipsiz Referans Standart
İnkremental HeavyDuty Enkoderler
- Kör kovan mil, konik mil ve tam mil
- 300 ... 10.000 ppr / 720 ... 5000 sinüs periyodu
- Çalışma sıcaklığı -40 ... +100 °C
- Hibrit rulmanlar, CX (C5-M) korozyon koruması
- Redundant algılama, çift (twin) enkoder kombinasyonu
- Maksimum sistem çalışma süresi için EMS fonksiyon izleme
- Bölge 2/22'de kullanım için ATEX II 3G/3D
- -50 °C'ye kadar çalışma sıcaklığı için opsiyonel ısıtma
- Opsiyonel entegre topraklama fırçaları

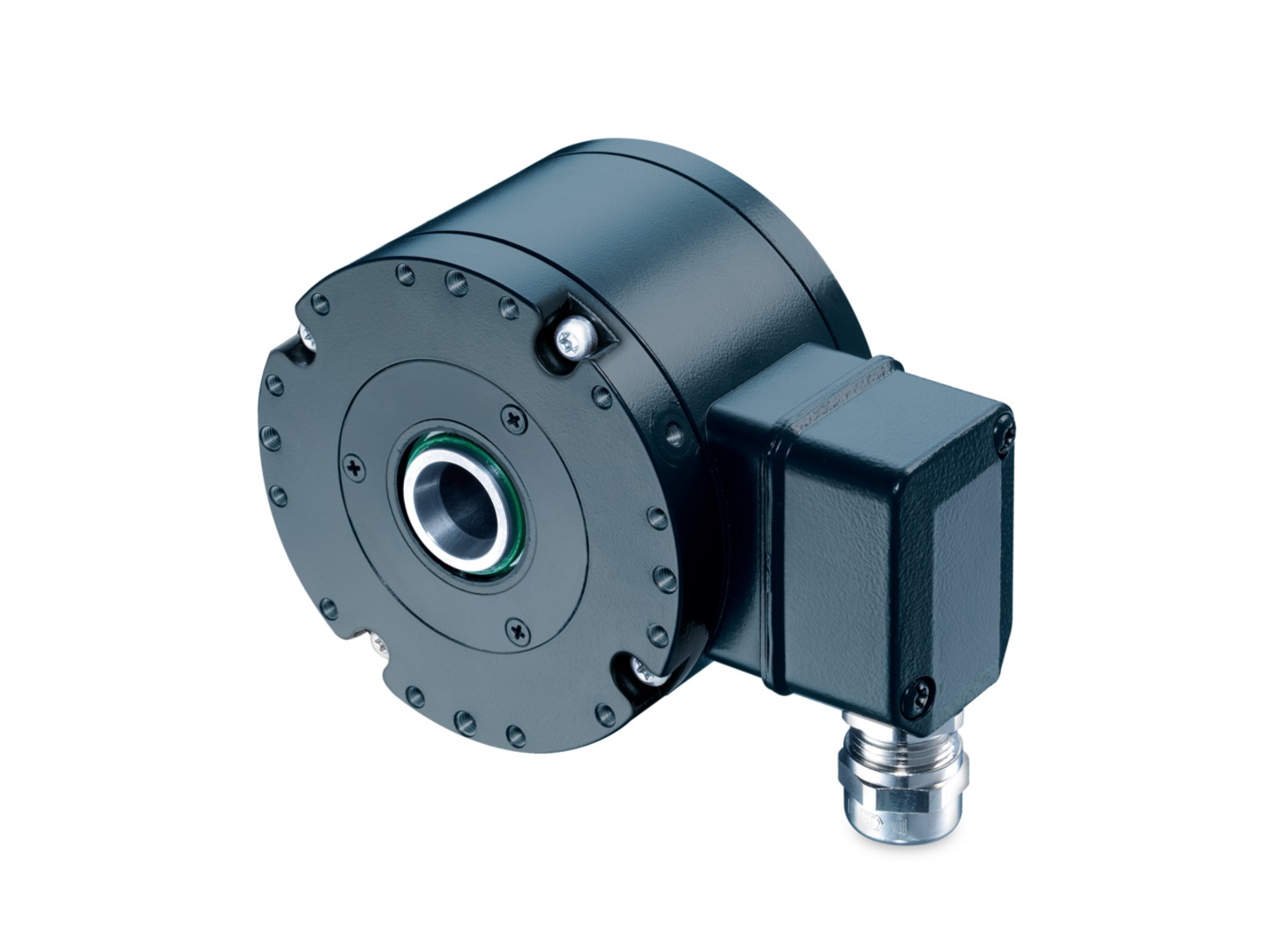

İnkremental HeavyDuty Standardı
İnkremental HeavyDuty Enkoderler
- Kör kovan mil, konik mil ve tam mil
- 500 ... 5000 ppr
- Çalışma sıcaklığı -40 ... +100 °C
- Özellikle maliyet etkin E-serisi
- Redundant algılama, çift (twin) enkoder kombinasyonu
- Entegre dijital DSL hız şalteri
- Mekanik FSL hız şalteri ile kombine
- Maksimum sistem çalışma süresi için EMS fonksiyon izleme
- Bölge 2/22'de kullanım için ATEX II 3G/3D
