Gölgelerden Şekil Çıkartma – Nedir?

Gölgelerden şekil çıkartma, otomatik kalite kontrolünde kullanılan bir eğim ve eğrilik ölçme 3D tekniğidir. Genellikle düz yüzeylerde ve inline yüzey incelemelerinde uygulanır ve çatlaklar, çizikler, gözenekler veya girintiler gibi yüzey düzensizliklerinin güvenilir bir şekilde tespit edilmesini sağlar.

Bu yöntemde, inceleme altındaki nesne, sırasıyla dört farklı yönden aydınlatılır. Her bir yön, gri tonlamalı görüntüleme ile yakalanır. Yüzey gölgelendirmesiyle sağlanan eğim ve eğrilik bilgisi, yüzey kalitesini belirlemek için görüntü değerlendirmede kullanılır. Bu yöntem, son derece yansıtıcı veya parlak yüzeylerde bile yapı geometrisindeki küçük düzensizliklerin güvenilir şekilde tespit edilmesini sağlar.

Faydalarınız:

  • Yüksek çözünürlüklü kameralar yardımıyla yapı ve şekillerdeki hafif düzensizliklerin bile güvenli ve hassas tespiti
  • Neredeyse her türlü malzemede, hatta son derece yansıtıcı metal nesnelerde bile, maliyet açısından verimli ve kolay yüzey incelemesi

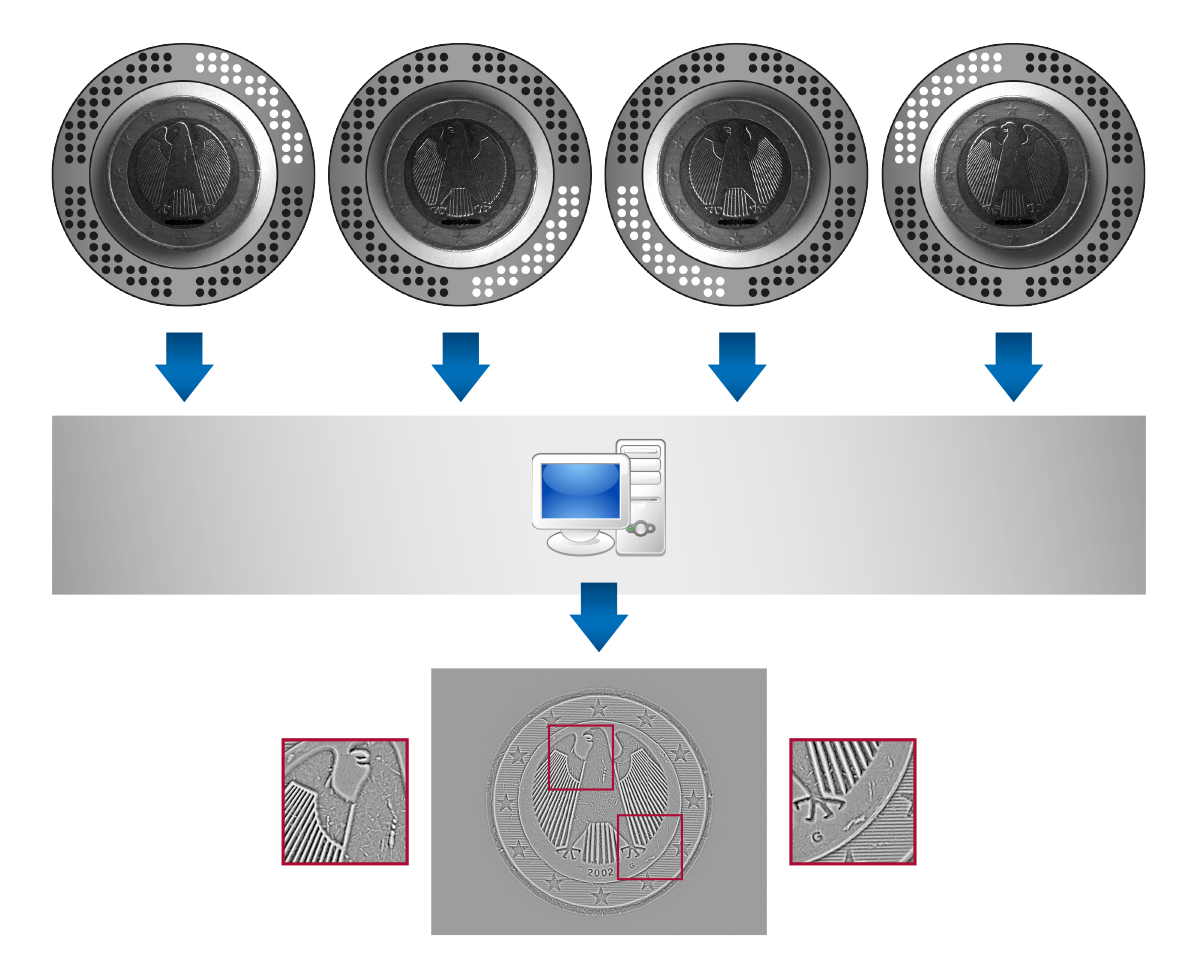

Bir madeni para, gri tonlamalı görüntülerin değerlendirilmesi için dört farklı açıdan aydınlatıldı. Ortaya çıkan görüntü, örneğin çizikler gibi en küçük yüzey düzensizliklerini bile ortaya çıkarır.

Kamera Entegre Aydınlatma Kontrolü

Baumer, gölgelerden şekil çıkartma uygulamanızda, dört ayrı tetiklenen güç çıkışına sahip endüstriyel kameralarla size destek sağlar. Bu kameralar, darbe genişlik modülasyonu ve 120 W'a kadar çıkış gücü (maks. 48 V / 2.5 A) sunar. Aydınlatma ve parlaklık seviyesi kamera tarafından sırasıyla tetiklenir ve ardından görüntü alımı yapılır ve değerlendirme için bir PC'ye iletilir. Bu, ayrı bir aydınlatma denetleyicisi ihtiyacını ortadan kaldırır, sistem tasarımını basitleştirir ve kablolama, programlama ve dokümantasyon için maliyet ve iş gücünü azaltır.

Entegre hızlı sekans denetleyicisi ve iç bellek (Burst Mode'da görüntü yakalama için) yüksek süreç hızlarında gerekli inceleme süresini en aza indirir.

Faydalarınız:

  • Entegre aydınlatma ve parlaklık kontrolü sayesinde kolay ve maliyet etkin sistem tasarımı
  • Aydınlatmayı kontrol etmek ve görüntü alımını doğrudan kameradan tetiklemek için entegre, GenICam uyumlu sekansör
  • Harici aydınlatma denetleyicisi gerektirmediği için kablolama ve programlama çabasını azaltarak maliyet ve zaman tasarrufu sağlar
  • 65 megapiksele kadar çözünürlükle en küçük yüzey düzensizliklerinin güvenilir tespiti
